CODIGO DE COLORES

Para caracterizar un resistor hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o

tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial, el que se observa en las fotografías, dichos valores van rotulados con un código de franjas de colores.

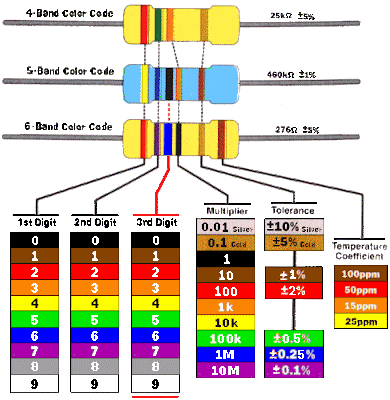

Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras indican las cifras significativas del valor de la resistencia.
El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión tolerancia menor del 1%).

COMO LEER EL VALOR DE UNA RESISTNCIA

En una resistencia tenemos generalmente 4 líneas de colores, aunque podemos encontrar algunas que contenga 5 líneas (4 de colores y 1 que indica tolerancia) vamos a tomar la más general las de 4 líneas, las primeras 3 y dejamos aparte la tolerancia que es plateada o dorada
La primera línea representa el dígito de las decenas.
La segunda línea representa el dígito de las unidades.
El número así formado se multiplica por la potencia de 10 expresada por la tercera línea (multiplicador).
Por ejemplo:
Tenemos una resistencia con los colores verde, amarillo, rojo y dorado.
Registramos el valor de la primera línea (verde): 5
Registramos el valor de la segunda línea (amarillo): 4
Registramos el valor de la tercera línea (rojo): X 100
Unimos los valores de las primeras dos líneas y multiplicamos por el valor de la tercera
54 X 100 = 5400Ω o 5,4 kΩ y este es el valor de la resistencia expresada en Ohmios
